制造执行系统面向原料、焦化、烧结、炼铁、铸管、炼钢、热轧、中厚板、棒线、型钢、冷轧、钢管及特钢等钢铁全产线全流程，能够指导钢铁企业各产线按照计划及质量要求进行生产，同时能够准确及时跟踪物料信息，根据不同的精度的要求实现按炉次、批次、件次的跟踪。PES制造执行系统是生产运行的始终，制造业企业通过PES生产过程控制，实现对整个车间环境和生产流程的监督、制约和调整，使生产过程安全生产计划准确及时推进，从而达到预期生产目标，按时按质按量向客户交付产品，从提高客户满意度，提升市场综合竞争实力
由于MES系统是直接服务于生产管理执行系统，对系统的可靠性和实时性都有很高的要求，因此MES接口服务器和MES DB服务器分别做HA双机冗余热备份，都用磁盘阵列做存储介质，把磁盘阵列合并在一起(MES数据库,MES接口数据库共用同一磁盘阵列)，采用FCSAN技术，划分出不同的卷，供不同的存储用途。此外，还增加了一台测试/备份服务器和用于外网发布的发布服务器。

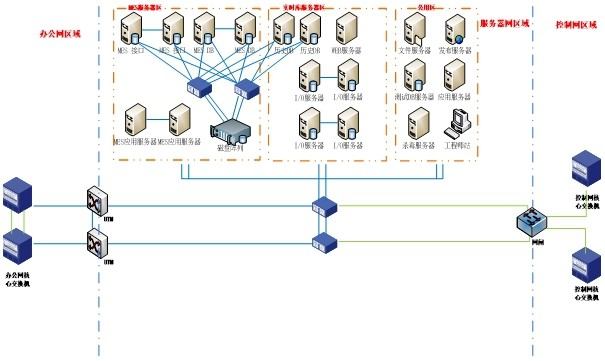

服务器局域网通过两台千兆交换机与服务器组成局域网，做成双线备份，再通过两台UTM安全网关与办公网核心交换机相连接，让服务器区域起到安全防护的作用。MES网络拓扑如下图所示。
整个系统由两台服务器和一台磁盘阵列构成双机备份模式，两台服务器互为备份，当一台服务器出现问题停机时，另一台服务器能实时接管中断的工作，保证业务系统的正常运行。磁盘阵列磁盘具有热插拔功能，可以灵活组成RAID模式，当一块硬盘损坏，数据可以恢复，保证数据不丢失。
该方案拓扑采用双机热备技术，在出口防火墙及上网行为管理等核心设备上，也采用双机热备冗余性设计，实现设备、接口、链接冗余，最大限度的实现网络高可靠性，确保网络7*24小时不间断，很好的解决了原有防火墙无法实现出口多链路无法实现负载均衡的问题，以及无法防护新一代威胁的问题，通过防火墙解决了外网黑客的攻击及入侵，同时对病毒进行了有效的过虑，实现了内网主机及信息安全。
